Mersen étend son portefeuille photovoltaïque pour accompagner le développement et le déploiement des onduleurs de branche 800V AC dans les installations photovoltaïques. Le fabricant français propose désormais un ensemble complet de fusibles NH et interrupteur-sectionneurs fusibles NH conçus spécifiquement pour répondre aux exigences de protection et de distribution des réseaux électriques du côté AC des nouveaux onduleurs de branche avec une tension de fonctionnement nominale de 800 V AC.

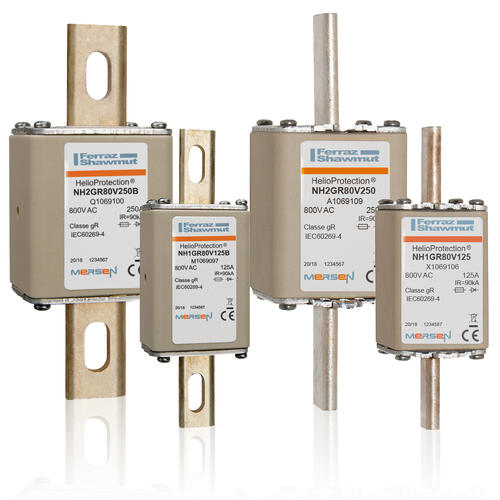

Image : Mersen
Cette nouvelle offre comprend :
Des fusibles NH – en taille 1 (50 A à 160 A) et en taille 2 (200 A à 250 A)
Des interrupteurs-sectionneurs fusibles horizontaux Multibloc 800V AC taille 1 & taille 2 compatible avec les fusibles tailles 1 & 2
Des interrupteurs-sectionneurs fusibles verticaux Multivert 800V AC taille 1 compatible avec les fusibles taille 1
Gamme de bases fusibles NH validées jusqu’à 1.000V AC/DC
Les fusibles NH 800V AC de Mersen ont été conçus pour les systèmes photovoltaïques avec onduleurs 1500VDC / 800V AC. Grâce à une conception spécifique de l’élément fusible argent par rapport aux fusibles de protection conventionnels de classe gG, ces nouveaux fusibles de 800 V AC peuvent interrompre toute surcharge de courant et un courant de coupure jusqu’à 90 kA à une tension testée de 880V, dans une taille de type NH standard. Ils se combinent parfaitement avec les interrupteurs-sectionneurs Multivert et Multibloc ou aux bases NH Mersen validées jusqu’à 1000V AC/DC.
Avec une classe de fonctionnement gR décrite dans les normes CEI 60269 et UL 248-13, Mersen peut fournir une offre de fusibles acceptée dans le monde entier, quelle que soit la zone d’installation : Europe, Asie, Amérique du Sud ou Amérique du Nord.
Onduleur de branche vs Onduleur central
Comme l’explique Mersen, les nouvelles technologies aident à augmenter la tension nominale dans le réseau de distribution photovoltaïque côtés alternatif et continu. Dans le même temps, les systèmes à plusieurs onduleurs de taille réduite prennent le pas sur ceux ayant un onduleur central. Ces installations fonctionnent avec des onduleurs de branche de plus faible puissance à proximité des panneaux photovoltaïques. En parallèle, la transmission d’énergie à des tensions plus élevées permet d’utiliser des câbles de sections plus faibles pour une puissance équivalente, de réduire les pertes de puissance et de diminuer les coûts d’installation. Ainsi, la nouvelle génération d’onduleurs de branche délivrera désormais une puissance de sortie pour une tension jusqu’à 800V AC.
Le marché résidentiel est le principal marché de l’onduleur de branche. En effet, jusqu’à 2 branches, les installations solaires sur les toits ne nécessitent pas de fusible. Il est donc recommandé d’utiliser des onduleurs de branche de faible puissance sur ce type d’installation. Pour les secteurs Commercial et Industriel, les systèmes solaires sur toitures passent de 1000V DC à 1500V DC, pour lesquels il est également recommandé d’installer des onduleurs de branche de puissance faible ou moyenne. Enfin, pour les parcs et fermes solaires avec des installations de 1500V DC au sol, le marché est partagé entre les onduleurs de branche et les onduleurs centraux.
Vers un nombre réduit de fusibles DC
Aujourd’hui, de plus en plus de nouveaux systèmes photovoltaïques utilisent la solution d’onduleurs de branche sans fusible DC. Les fabricants d’onduleurs augmentent la tension de sortie AC jusqu’à 800 V pour réduire le coût d’investissement de l’installation et ainsi réduire les pertes de puissance. Dans ce cas, les boîtiers combinés AC sont utilisés pour regrouper plusieurs onduleurs de branche et nécessitent une protection 800V AC. La protection optimale à ce niveau de tension est la combinaison de fusibles NH avec des interrupteurs-sectionneurs fusibles NH : il s’agit de la seule solution intégrée pour protéger, isoler et commuter le circuit.
